自然の力を活用したまちづくり N-Streamer

■全国風況マップ

3m/s～6m/s

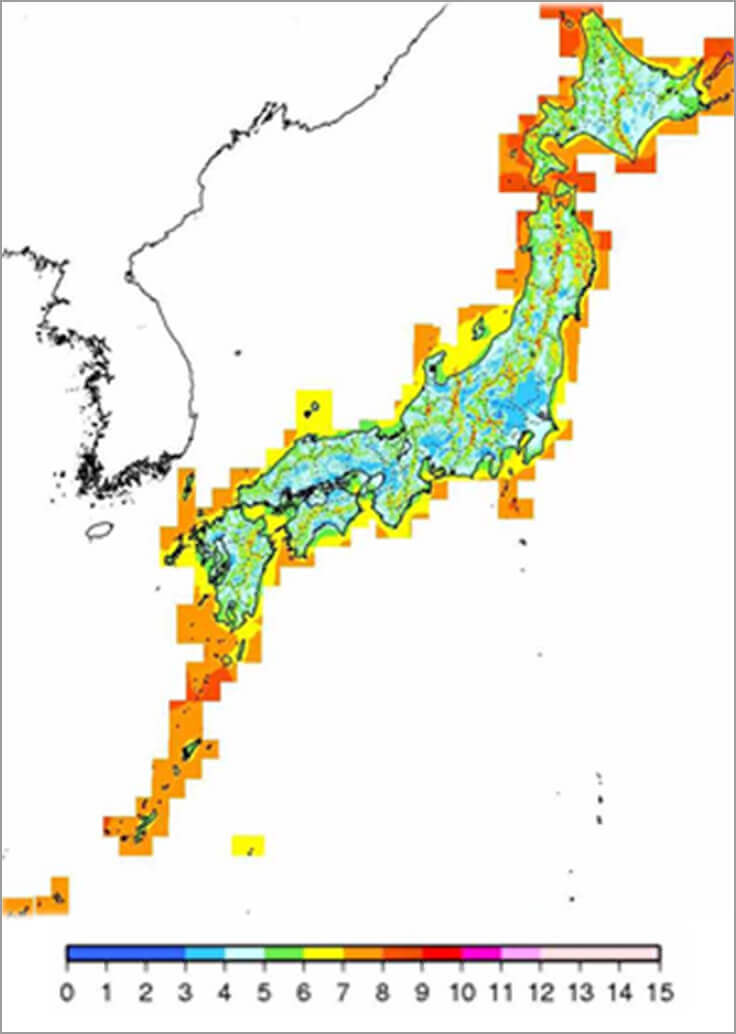

LAWEPSによる新しい全国風況マップで、
500mメッシュ、地上高 30mの年平均風速分布図
の全国合成図です。

左図で表すように、日本の上空30mでの風速は、概ね３m/s～６m/sであり、また、四季、地形及び時間と場所などにより、様々な風向風速で風が起こります。大陸部においては、ほとんど同一方向から同様の風速での風が吹く場所がほとんどであり、大型の風力発電が盛んに実施されています。

風力発電においては、再生可能エネルギーにおいて、太陽光発電とは違い、24時間発電できるというメリットがあり、ＣＯＰ２１などによるＣＯ２削減を考えると、微風で発電する「風力発電機」の開発が非常に重要であると考えています。

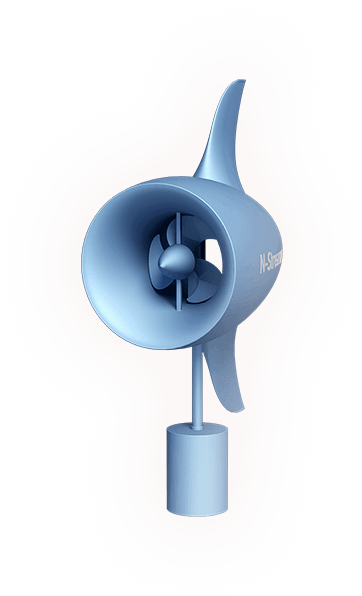

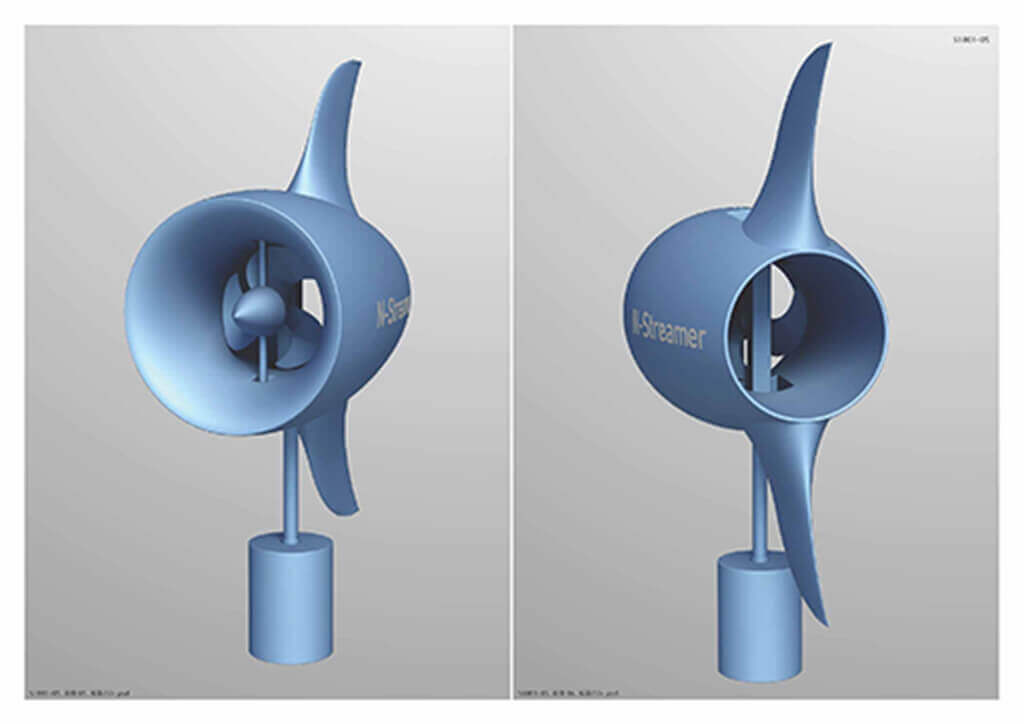

今回開発した「N-Streamer」は、これまでの風力発電機と違った、全く新しい考え方で開発を進めました。

・無公害
騒音低周波が出ないシステムの導入。人体はもちろん動植物への影響もない。
・微風及び風向きの変化に迅速に対応できる構造
新形状の躯体、ベアリング、尾翼の開発及び小型、超軽量化。

このような風力発電機の開発を行うことで、今まで設置できなかった様々な個所に風力発電機設置が可能となり再生可能エネルギーの拡大による、大幅なCO2削減、また、電力料金が低下することによる経済活動、ＢＣＰ対策にも寄与できると考えています。

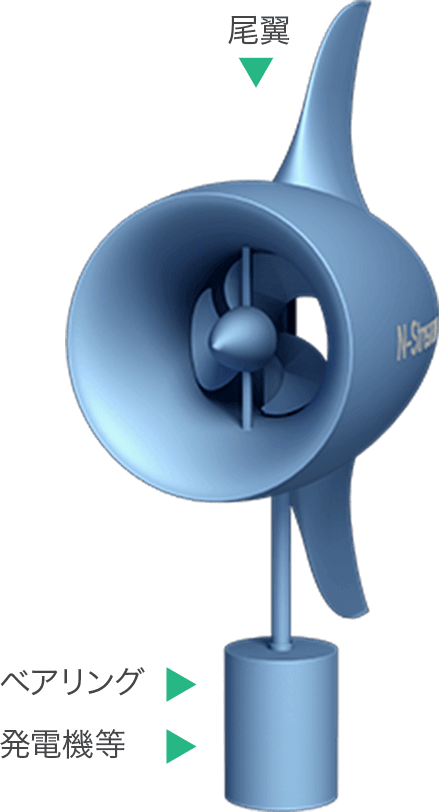

本体回転軸に近い所に大きな尾翼を設置することで、スムーズ且つ迅速にベアリングに力を伝えます。

特殊な構造のﾍﾞｱﾘﾝｸﾞ開発し、尾翼で受けた風に対し、効率よく本体を回転させ本体空洞に風を流し込みます。（落下防止付）

特殊ギアを使い、発電機部分を本体から分離することで、本体の小型軽量化を図り、微風での本体の動きを迅速にしています。

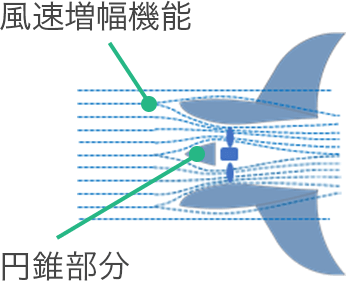

風袋に正面から受けた風を絞ることでプロペラ部分の風速をアップさせています。

集めた風を更に増幅させることと、プロペラの外周部に強い風を送り込み、プロペラの推進力を増しています。

N-Streamerは、通常の発電機と違い、風向きに　対し、俊敏に方向を変え筒内に風を取り込むため、プロペラに垂直に風が当たる構造としたため、騒音、低周波がでない。

通常の風を筒内に取り込み、プロペラの外側に風を集め、風速を4倍程度に回転できる構造としたため小型化に成功。また、プロペラの回転数を上げることが可能となったため、発電機も小型に成功。

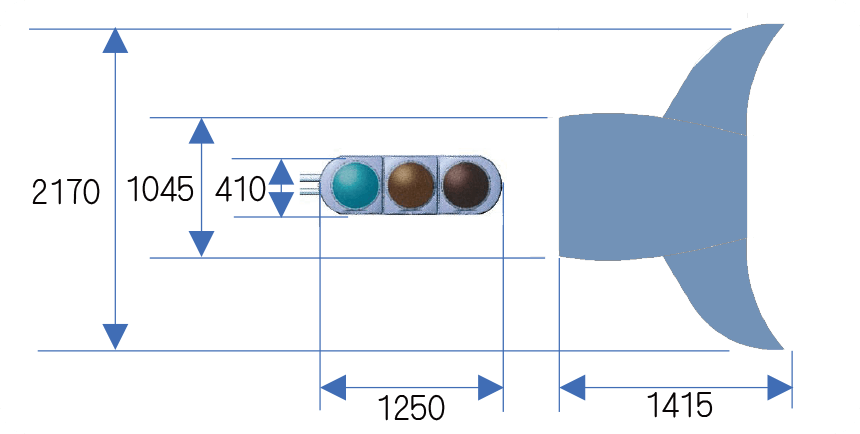

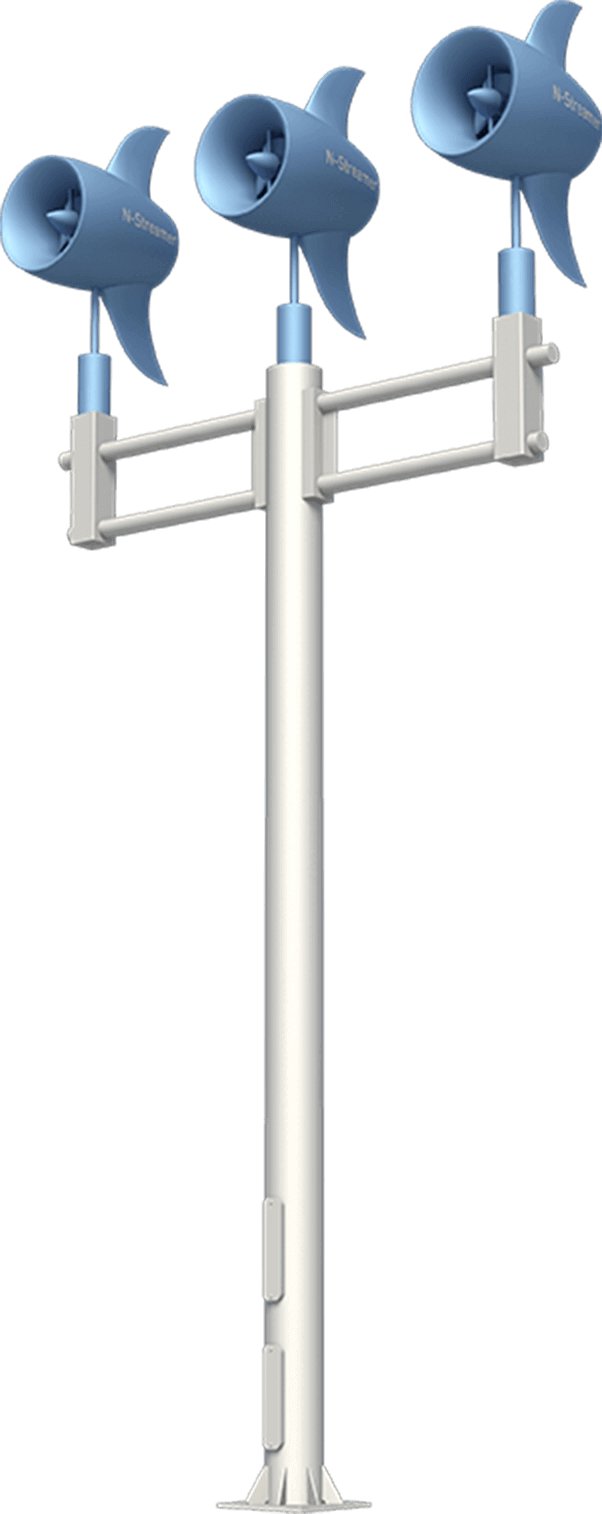

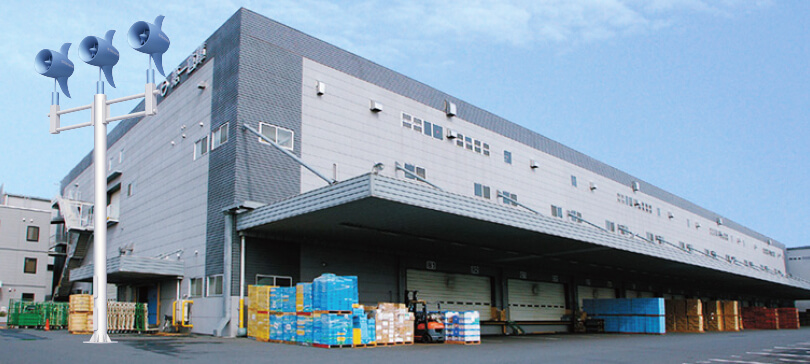

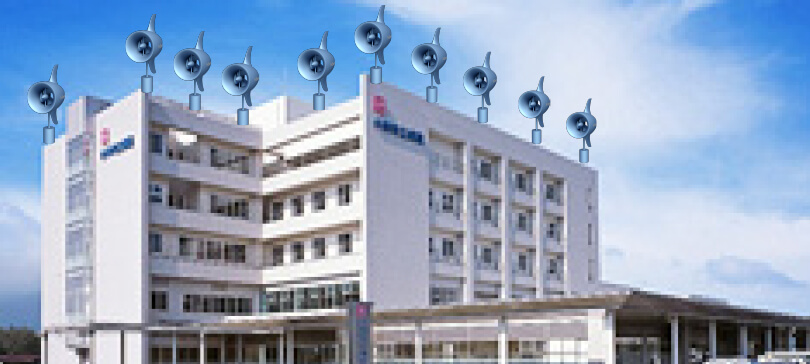

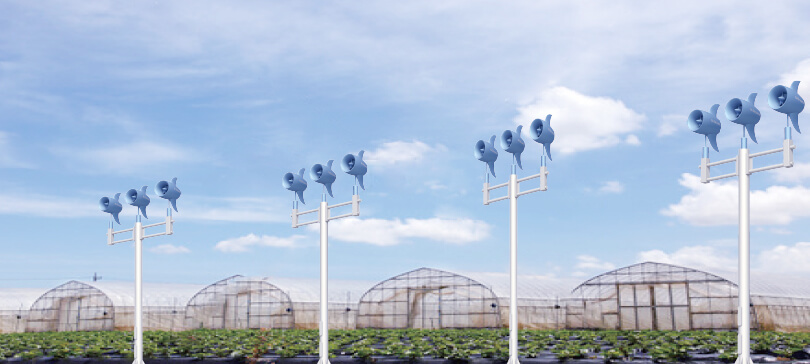

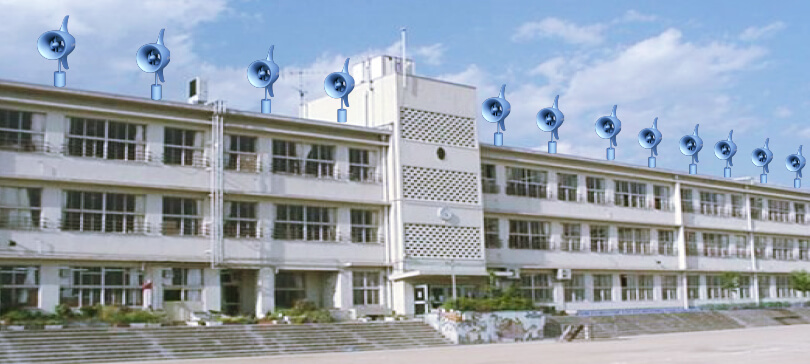

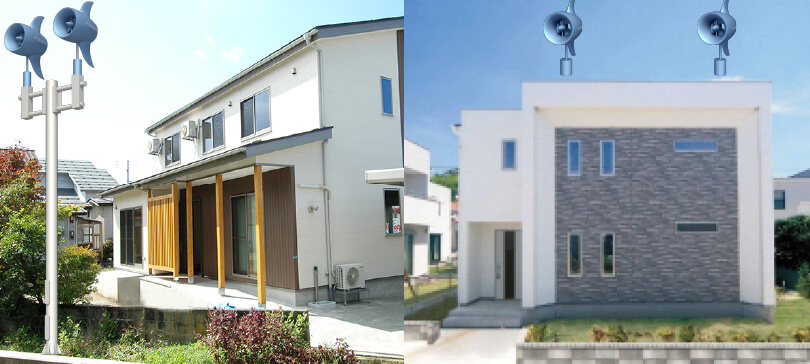

表記のとおり、小型軽量化ができたため、戸建の建物の上、屋上から、郊外型の大型発電所まで、様々な用途に使用可能。

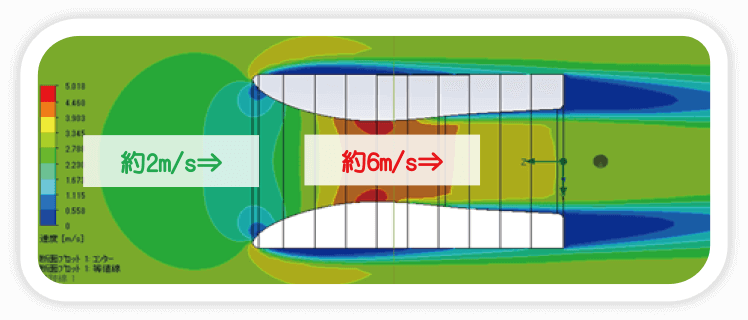

風洞内風速データ図

我が国で行われている風力発電は、代替エネルギーとして
期待されている発電事業として自然の力を活用できる重要なエネルギー施策です.

日本風は、概ねの平均風速は３ｍ/Sです。
また、日本には四季があり、季節により・地形により様々な風が吹きます。
台風、季節風、海風、山風など…。

日本の風土にあった風力発電機を今回開発しました。N-Streamerは、微風1.5m/Sから発電が始まり、台風などの風速40m/Sを超える風速時にも、特殊なブレーキを内蔵し、最大発電量で発電し続けます。

全国での設置及びその効果
